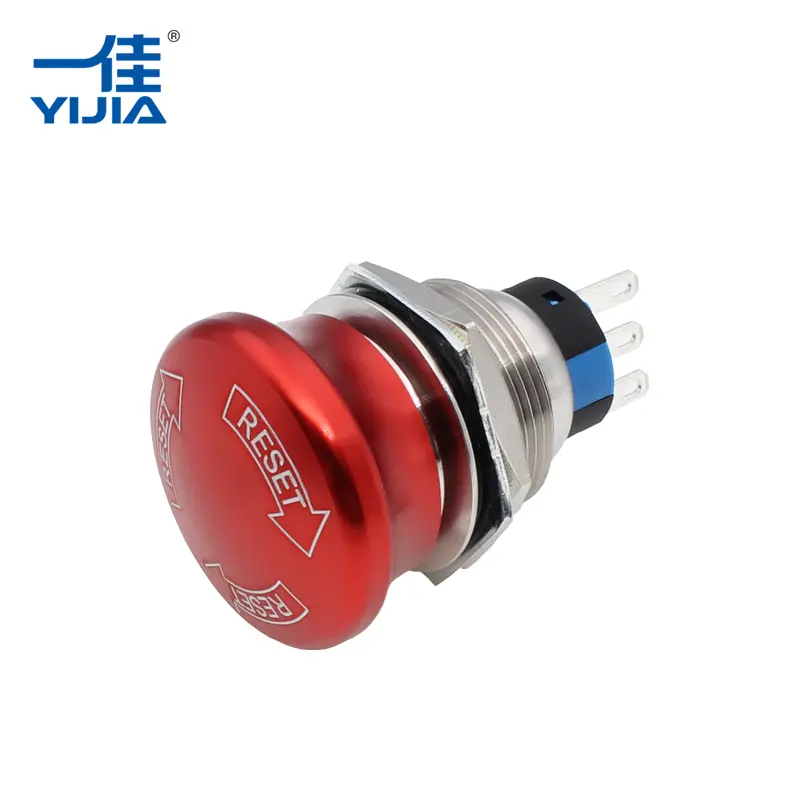

YIJIA Industrial Electrical Co., Ltd.explică cum anButon de oprire de urgențăfolosește un mecanism de blocare push-pull pentru a oferi o oprire rapidă a mașinii și un control sigur al siguranței.
În mediile industriale, dispozitivele de control de urgență trebuie să răspundă imediat atunci când apar situații neașteptate. Structura de blocare push-pull utilizată în butoanele de oprire de urgență este concepută pentru a crea un proces de operare simplu, dar de încredere, permițând operatorilor să oprească rapid echipamentul și să prevină riscuri suplimentare.
De la mașini de producție la sisteme de automatizare, acest mecanism a devenit o soluție de siguranță obișnuită, deoarece combină activarea rapidă, indicarea clară a stării și operarea de resetare controlată.
Un buton de oprire de urgență este o componentă de control de siguranță concepută pentru a întrerupe funcționarea mașinii în condiții anormale. Este de obicei instalat pe panouri de control, echipamente de producție, linii de asamblare și mașini industriale unde poate fi necesară oprirea imediată.
Spre deosebire de comutatoarele de control obișnuite, un dispozitiv de oprire de urgență nu este utilizat pentru operațiunile zilnice de pornire și oprire. Scopul său principal este de a oferi un răspuns rapid atunci când operatorii trebuie să oprească mișcarea periculoasă sau să prevină deteriorarea echipamentului.
Situațiile tipice care necesită oprire de urgență includ:
- Defecțiune neașteptată a mașinii
- Preocupări privind siguranța operatorului
- Condiții de funcționare anormale
- Pregatirea intretinerii
- Potențiale daune ale echipamentului
Eficacitatea unui sistem de oprire de urgență depinde nu numai de circuitul electric, ci și de designul mecanic al butonului în sine.
Mecanismul de blocare push-pull se bazează pe o mișcare mecanică simplă. Când un operator apasă butonul de urgență, capul butonului se deplasează spre interior și se blochează în poziția activată.
Structura internă include de obicei:
- Cap de nasture
- Mecanism de blocare
- Structura cu arc
- Blocarea contactelor
- Resetarea sistemului
Când este apăsat:
- Capul butonului se mișcă în jos.
- Mecanismul de blocare ține butonul pe loc.
- Contactele interne își schimbă starea electrică.
- Circuitul de control al mașinii conectat primește un semnal de oprire.
Butonul rămâne blocat până când operatorul efectuează o acțiune de resetare. Acest lucru previne recuperarea accidentală a funcționării mașinii înainte ca situația să fie verificată.
| Procesul de operare | Acțiune mecanică | Rezultatul controlului |
| Apăsați butonul de urgență | Butonul se deplasează spre interior și se blochează | Semnal de oprire a mașinii activat |
| Mențineți poziția blocată | Mecanismul intern deține statutul | Previne repornirea accidentală |
| Trageți butonul spre exterior | Blocarea este eliberată manual | Sistemul poate reveni la controlul normal |
Diferitbutoane de oprire de urgențăutilizați diferite metode de resetare în funcție de cerințele aplicației. Tipul push-pull este unul dintre cele mai cunoscute modele datorită funcționării sale simple.
O resetare push-pull funcționează prin tragerea manuală a capului butonului spre exterior după ce situația de urgență a fost rezolvată. Mecanismul intern se eliberează, permițând contactelor să revină la starea inițială.
Alte metode comune de resetare includ:
| Metoda de resetare | Principiul de funcționare | Caracteristici de aplicare |
| Resetare push-pull | Trageți butonul spre exterior pentru a elibera | Operare simplă și intuitivă |
| Resetare prin răsucire | Rotiți capul butonului pentru a debloca | Ajută la prevenirea eliberării accidentale |
| Resetare cheie | Folosiți o cheie pentru eliberare | Potrivit pentru zone cu acces restricționat |
Metoda de resetare selectată depinde de proiectarea echipamentului, cerințele de siguranță și mediul de operare.
Un buton care nu se blochează ar putea reveni imediat după ce a fost apăsat, ceea ce poate crea confuzie cu privire la finalizarea comenzii de urgență. Structura de blocare rezolvă această problemă oferind o indicație vizibilă și fizică.
Poziția blocată oferă mai multe avantaje:
- Identificarea clară a stării de urgență
- Prevenirea repornirii neintenționate a mașinii
- Inspecție mai ușoară înainte de repornirea echipamentului
- Conștientizare îmbunătățită a operatorului
Pentru sistemele industriale, funcția de blocare mecanică funcționează împreună cu contactele electrice pentru a crea un răspuns de siguranță mai fiabil.
Componentele de control industrial funcționează adesea în medii în care vibrațiile, praful și utilizarea frecventă sunt comune. Structura fizică a unui dispozitiv de oprire de urgență afectează direct durata de viață a acestuia.
Un buton de oprire de urgență de înaltă calitate utilizează de obicei materiale de carcasă durabile, inclusiv opțiuni metalice, cum ar fi oțelul inoxidabil, pentru a îmbunătăți rezistența mecanică și rezistența la impact.
În comparație cu structurile standard din plastic, modelele metalice pot oferi:
| Caracteristica de design | Avantaj practic |
| Carcasa metalica | Rezistență mai bună la impact mecanic |
| Structura nasturii ranforsata | Suporta operațiuni repetate |
| Sistem de contact stabil | Menține o conexiune electrică fiabilă |
| Materiale rezistente la uzura | Prelungește durata de funcționare |
Aceste caracteristici ajută componentele de control de urgență să rămână fiabile în aplicațiile industriale solicitante.
Mișcarea mecanică a butonului trebuie să funcționeze împreună cu structura de contact electric. Când butonul de urgență este activat, contactele interne își schimbă starea și trimit un semnal către sistemul de control.
Aranjamentele comune de contact includ:
- Contacte normal închise (NC) pentru circuite de siguranță
- Blocuri de contact multiple pentru diferite semnale de control
- Design modular pentru instalare flexibilă
Utilizarea materialelor de contact fiabile ajută la reducerea defecțiunilor electrice cauzate de comutarea repetată. Combinat cu mecanisme de arc optimizate, sistemul de contact susține o performanță constantă în situații de urgență.
Dispozitivele de oprire de urgență sunt utilizate pe scară largă în industriile în care utilajele necesită o capacitate de oprire imediată.
Mașinile de producție includ adesea butoane de urgență pe panourile de control sau pe cadrele mașinii, astfel încât operatorii să poată răspunde rapid la probleme neașteptate.
Echipamentele robotizate și liniile de producție automatizate necesită funcții de oprire rapidă pentru a proteja operatorii și echipamentele.
Dulapurile de comandă integrează funcții de oprire de urgență pentru a oferi un management centralizat al siguranței.
Mașinile care implică piese în mișcare, sisteme de tăiere sau mecanisme transportoare utilizează în mod obișnuit comenzile de urgență ca parte a proiectării lor de siguranță.
Alegerea unei componente adecvate pentru oprirea de urgență necesită luarea în considerare atât a cerințelor mecanice, cât și a celor electrice.
Factorii importanți includ:
| Factorul de selecție | Motiv |
| Metoda de resetare | Stabilește modul în care sistemul revine la funcționare |
| Configurare contact | Trebuie să se potrivească cu designul circuitului de control |
| Dimensiunea instalației | Asigură compatibilitatea cu panoul de control |
| Mediul de operare | Afectează cerințele materiale și de protecție |
| Durabilitate mecanică | Influențează fiabilitatea pe termen lung |
O componentă de control de urgență selectată corespunzător poate îmbunătăți siguranța mașinii, sprijinind în același timp proceduri convenabile de întreținere și operare.
Pe măsură ce automatizarea industrială continuă să se dezvolte, componentele de siguranță rămân părți esențiale ale proiectării mașinilor. Butonul de oprire de urgență este o conexiune directă între operatori și sistemele de protecție a echipamentelor.
YIJIA Industrial Electrical Co., Ltd.se concentrează pe produse de control electric industrial, inclusiv întrerupătoare cu buton, lămpi de semnalizare, relee, contactoare, sonerie și componente de control de urgență. Prin îmbunătățirea continuă a produselor și practicile de management al calității, YIJIA dezvoltă soluții concepute pentru diferite aplicații de control industrial.
Mecanismul de blocare push-pull funcționează prin combinarea funcțiilor de blocare mecanică și de comutare electrică, creând o metodă clară și fiabilă de răspuns în caz de urgență. Cu o construcție durabilă și un design practic de funcționare,Buton de oprire de urgențăcontinuă să joace un rol important în îmbunătățirea siguranței și a fiabilității controlului în echipamentele industriale moderne.
